Hogyan kell használni és kiválasztani a Storz tűzoltótömlő csatlakozóját?

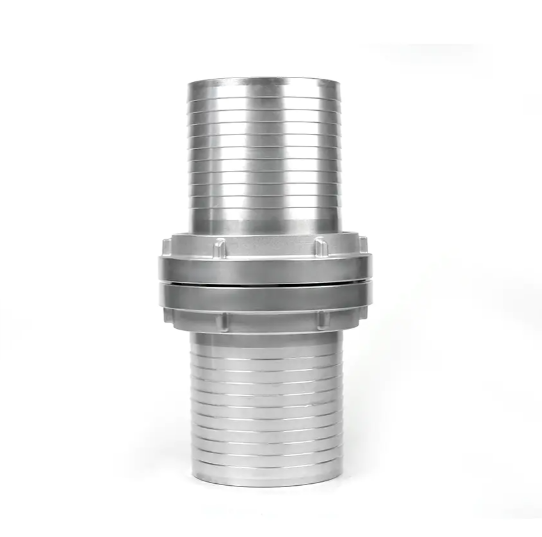

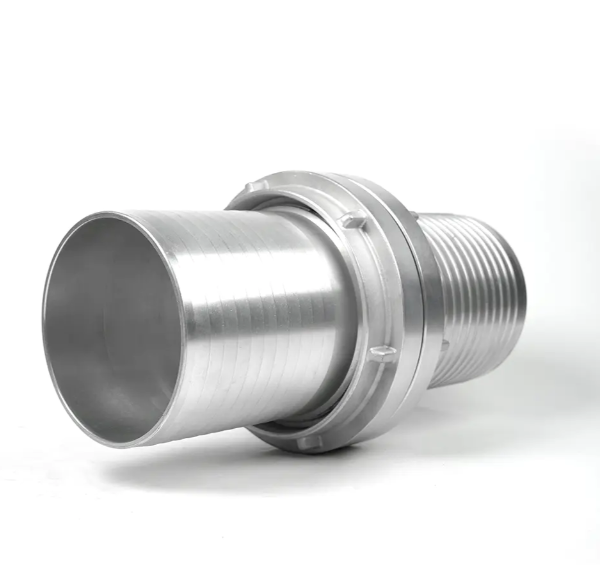

A Storz tűzoltó tömlő csatlakozó egy szimmetrikus, ivar nélküli bütykös és hornyos csatlakozó, amely lehetővé teszi két egyforma fél összekapcsolását menet nélkül. Ellentétben a menetes csatlakozókkal, amelyekhez illeszkedő apa és anya végek szükségesek, bármely két azonos névleges méretű Storz tengelykapcsoló azonnal kapcsolódik egy negyed fordulatú forgás . Ez a kialakítás szabványos választássá teszi a gyors tűzoltás kiépítéséhez világszerte – a tűzoltóságok, az ipari létesítmények és a repülőtéri mentőszolgálatok használják Európában, Észak-Amerikában és azon túl.

A megfelelő Storz tengelykapcsoló kiválasztása három alapvető tényezőtől függ: névleges átmérő, anyag és nyomásérték . Ezeknek a szabályoknak a betartása biztosítja a szivárgásmentes működést a tűzoltási műveletek szélsőséges körülményei között.

Megértés Storz tengelykapcsoló Méretek és mikor kell használni mindegyiket

A Storz tengelykapcsolók osztályozása szerint történik névleges átmérő (DN) , ami a tengelykapcsoló belső furatméretére vonatkozik, nem pedig a külső átmérőre. A szabványos méretek DN 25-től DN 150-ig terjednek, mindegyik egyedi áramlási igényhez igazodik.

Európában és a DIN 14307 szabványt követő országokban, DN 52 és DN 75 ezek a legszélesebb körben forgalmazott méretek az önkormányzati tűzoltóságok számára. Észak-Amerikában a 2,5 hüvelykes (körülbelül DN 65) és 4 hüvelykes (körülbelül DN 100) Storz változatok elterjedtek a tűzcsapok kivezetéseinél és a szivattyúk kivezetésénél.

Hogyan kell helyesen csatlakoztatni és leválasztani a Storz-csatlakozót

A csatlakoztatási folyamat egyszerű, de a technika számít – különösen nyomás alatt vagy rossz látási viszonyok között. Kövesse az alábbi lépéseket a megbízható, szivárgásmentes csatlakozás érdekében:

Két Storz-csatlakozó csatlakoztatása

1. Az összeillesztés előtt ellenőrizze mind a tengelykapcsoló felületeket, mind a tömítő tömítéseket, hogy nincsenek-e rajta törmelék, vágások vagy deformáció.
2. Igazítsa egymáshoz a két tengelykapcsolót úgy, hogy a fülek (fülek) összekapcsolódnak — az egyik megemelt bütyök a másikon a megfelelő mélyedésbe csúszik.
3. Forgassa el az egyik tengelykapcsolót körülbelül 90° az óramutató járásával megegyező irányba amíg nem érzi vagy hallja, hogy a reteszelő retesz a helyére kattan.
4. Ellenőrizze a csatlakozást úgy, hogy óvatosan húzza szét a két felét – a reteszelt Storz-tengelykapcsoló kézi feszítés hatására nem válik szét.
5. Ellenőrizze, hogy a tömítés egy síkban van-e behelyezve, és nincs-e szabad széle a kerület mentén.

Leválasztás maradék nyomás alatt

Soha ne próbálja meg leválasztani a Storz-szerelvényt, amíg a vezeték még nyomás alatt van. A maradék nyomás olyan alacsony, mint 0,5 bar a tengelykapcsoló elegendő erővel kilazulhat ahhoz, hogy sérülést okozzon. Mindig légtelenítse le a vezetéket, erősítse meg a nulla nyomást, majd forgassa el az egyik felét 90° az óramutató járásával ellentétes irányba elválasztani.

A működési környezetnek megfelelő anyag kiválasztása

A Storz tengelykapcsolókat többféle anyagból gyártják, amelyek mindegyikének külön előnyei vannak a telepítési környezettől, a súlyköltségvetéstől és a vegyi expozíció kockázatától függően.

• Alumíniumötvözet (leggyakoribb): Könnyű, nagyjából 0,3–1,2 kg a DN 52–DN 100-hoz, korrózióálló és 16 bar nyomásig alkalmas. Ideális mobil tűzoltó készülékekhez, ahol a súlycsökkentés javítja a kezelési sebességet.
• Rozsdamentes acél (AISI 304 / 316): A legjobb választás állésó telepítésekhez, tengervíznek való kitettséghez vagy vegyi üzemi környezethez. Nehezebb, mint az alumínium, de jellemzően magasabb üzemi nyomásra méretezték 25 bar-ig - és ellenáll a kloridos korróziónak.
• Sárgaréz: Örökségi rendszerekben és bizonyos ipari alkalmazásokban használják. Kiváló korrózióállóságot és megmunkálhatóságot kínál, de jelentős súlyt ad; kevésbé gyakori a modern tűzoltóságban.
• Polimer / nagy szilárdságú kompozit: Feltörekvő lehetőség könnyű elsősegély tömlőtekercsekhez és vadon élő tűzoltó készletekhez. Jellemzően korlátozva 10 bar alatt üzemi nyomás.

A legtöbb szerkezeti tűzoltási és települési vízellátási alkalmazáshoz, alumínium Storz tengelykapcsolók, amelyek megfelelnek a DIN 14307 vagy az EN 1947 szabványnak a súly, az erő és a költség optimális egyensúlyát képviselik.

Nyomásértékek és mit jelentenek a gyakorlatban

A Storz tengelykapcsolók két fő nyomásjelöléssel rendelkeznek: névleges üzemi nyomás (PN) and próbanyomás . A próbanyomás jellemzően 1,5-szerese az üzemi nyomásnak , hidrosztatikus gyári tesztelés során érvényesítve.

Mindig olyan tengelykapcsolót válasszon, amelyhez méretezett legalább 25%-kal meghaladja a rendszer maximális üzemi nyomását . A sokemeletes épületek állócsöves rendszereihez, ahol a statikus nyomás még a szivattyú felpörgetése előtt is meghaladhatja a 12 bart, erősen ajánlott a rozsdamentes acél csatlakozók használata.

Tömítés kiválasztása: A leginkább figyelmen kívül hagyott tényező Storz tengelykapcsoló Teljesítmény

A belső lapos felületű tömítés az egyetlen tömítőelem a Storz tengelykapcsolókban, ezért annak állapota és anyagválasztása kritikus. A kopott vagy nem kompatibilis tömítés az a Storz-szivárgások fő oka szolgálatban.

• EPDM (etilén-propilén-dién monomer): Szabványos választás a vízszolgáltatáshoz. -40 °C és 120 °C közötti hőmérsékletre ajánlott. Vízzel, habkoncentrátumokkal és enyhe tisztítószerekkel kompatibilis.
• NBR / Nitril: Használja ott, ahol ásványolaj vagy kőolaj alapú folyadékok lehetnek jelen – például üzemanyag kiömlésének megakadályozására vagy olajfinomító alkalmazásokhoz. Nem alkalmas ózonban gazdag környezetre.
• Szilikon: 120 °C feletti magas hőmérsékletű alkalmazások, például gőz- vagy túlhevített vízöblítés. Alacsonyabb mechanikai tartósság az EPDM-hez képest.
• PTFE: Kémiai ellenállás nagyon széles pH-tartományban. Előnyös agresszív ipari folyadékokhoz, de pontos beépítést igényel a hideg áramlási deformáció elkerülése érdekében.

A tömítéseket minden használat előtt ellenőrizni kell, és ki kell cserélni, ha felületi repedés, tartós összenyomódás vagy éldeformáció látható. Ne kenje be a Storz tömítéseket kőolaj alapú zsírokkal , mivel ezek lebontják az EPDM-et és az NBR-t. Csak szilikon alapú síkosítót vagy sima vizet használjon.

Vásárláskor keresendő szabványok és tanúsítványok

A tűzoltósági használatra szánt Storz tengelykapcsolóknak meg kell felelniük az elismert szabványoknak, amelyek meghatározzák a mérettűréseket, az anyagspecifikációkat és a nyomásvizsgálati követelményeket. A nem megfelelő tengelykapcsolók hasonlónak tűnhetnek, de nem tudnak megbízhatóan összekapcsolni a tanúsított berendezéssel.

• DIN 14307 (Németország / széles körben elfogadott Európában): Az alapszabvány a DN 25-től DN 150-ig terjedő alumínium Storz tengelykapcsolók méreteire és anyagkövetelményeire vonatkozik.
• EN 1947: Európai szabvány a tűzoltótömlő-csatlakozókra, harmonizálja a DIN 14307 követelményeit az EU tagállamaiban. Keressen CE-jelölést, ahol a helyi beszerzési szabályok előírják.
• NFPA 1963 (USA): Szabályozza a tűzoltótömlő csatlakozásait, beleértve az észak-amerikai részlegekben használt Storz-típusú szerelvényeket is. Megadja a fül geometriáját, a menetek megfelelőit és a tesztprotokollokat.
• AS 4484 (Ausztrália): Ausztrál szabvány a tűzoltótömlő-csatlakozókhoz, amely Storz-méretekre vonatkozik, a helyi tűzoltósági követelményekhez igazítva.

Intézményi vagy állami tűzvédelmi használatra történő vásárláskor mindig kérje a a gyártó anyagtanúsítványa és hidrosztatikai vizsgálati jegyzőkönyve a megfelelőség megerősítésére a telepítés előtt.

Karbantartás, ellenőrzés és tárolás legjobb gyakorlatai

A jól karbantartott Storz tengelykapcsoló megbízhatóan működik 10-20 év rendszeres szolgálatban. A karbantartási rutin egyszerű, de következetesnek kell lennie.

Minden használat után

• Öblítse le tiszta, friss vízzel, hogy eltávolítsa a sót, a habkoncentrátum maradványokat vagy az üledéket.
• Tárolás előtt teljesen szárítsa meg, hogy megelőzze az alumíniumötvözet felületeken a korróziós lyukakat.
• Helyezze vissza a porvédő sapkát, hogy megvédje a tömítést az UV-sugárzástól és a fizikai sérülésektől.

Időszakos ellenőrzési ellenőrzőlista

• Ellenőrizze a fül geometriáját – a meggörbült vagy deformálódott fülek megakadályozzák a teljes 90°-os elfordulást, és nyomás hatására véletlenül lekapcsolódhatnak.
• Tesztelje a reteszelő reteszelést két azonos egység összekapcsolásával és a pozitív rögzítés ellenőrzésével.
• Vizsgálja meg a tömítés ülékhornyát, hogy nincs-e rajta horzsolás vagy beágyazott szemcsék, amelyek a csatlakoztatás során elvághatják a tömítéseket.
• Végezzen éves hidrosztatikai nyomáspróbát a 1,5× üzemi nyomás kritikus életbiztonsági rendszerekben használt tengelykapcsolókhoz.

Tárolási feltételek

A Storz tengelykapcsolókat tartsa távol a közvetlen napfénytől (ami tönkreteszi az EPDM tömítéseket), kőolajtermékektől és –20 °C alatti hőmérséklettől hosszabb ideig. A tömlőtartókon lévő vízszintes függesztett tároló megakadályozza a fülek ütési sérüléseit, amelyek akkor fordulhatnak elő, amikor a csatlakozók egymásra halmozódnak.

Gyakori adapterkonfigurációk kapcsolórendszerek keverésekor

A gyakorlatban a tűzoltóság gyakran vegyes csatlakozási szabványú berendezéseket üzemeltet – különösen akkor, ha integrálják az önkormányzati tűzcsap-hálózatokkal, kölcsönös segítségnyújtó partnerekkel vagy olyan régebbi infrastruktúrával, amely menetes vagy azonnali csatlakozásokat használ. A Storz-to-más adapterek megoldják ezt a problémát.

• Storz-BSP menet (brit szabványos cső): Lehetővé teszi a Storz-tömlő csatlakozását a menetes tűzcsap kimenetekhez vagy a szivattyúnyílásokhoz. Elérhető férfi és női BSP konfigurációkban, jellemzően 1½" - 4" BSP.
• Storz-NH menet (National Hose, USA): Szükséges, ha az észak-amerikai készülékek csatlakoznak Storz-felszerelt tápvezetékekhez. A 2½"-os NH–2,5" Storz-adapter az egyik legelterjedtebb a határokon átnyúló vagy repülőtéri segélykészletekben.
• Storz DN 75 - DN 52 reduktor: Csökkentő adapter, amely lecsökkenti a tápvezeték átmérőjét a támadótömlő telepítéséhez anélkül, hogy külön csőelválasztóra lenne szükség.
• Storz a camlockhoz: Ipari környezetben használják, ahol a camlock (C/E típusú) szerelvények alapfelszereltség a technológiai berendezéseken, de a tűzoltótömlő csatlakozások Storz-ot használnak.

Mindig adja meg a pontos bemeneti és kimeneti tengelykapcsoló típusa, mérete és nyomásértéke adapterek megrendelésekor. A nem megfelelő nyomásértékek az adapternél gyakori meghibásodási forrást jelentenek a nagy átfolyású fúrók során.
