Minden, amit a Storz zárókuplungról tudni kell

A Storz reteszelő tengelykapcsoló szabványos, szimmetrikus, negyedfordulatú bütykös reteszelő csatlakozó, amelyet széles körben használnak a tűzoltásban, az ipari folyadékszállításban és a sürgősségi szolgáltatásokban, gyors, szerszámmentes, szivárgásmentes tömlőcsatlakozások létrehozására. A tengelykapcsoló mindkét vége azonos, így nem kell különbséget tenni az apa- és anyaszerelvények között – egyszerűen igazítsa, tolja és 90°-ban elforgatja a rögzítéshez. Ez a kialakítás drámaian csökkenti a csatlakozási időt nagy nyomású helyzetekben, és a világ egyik legmegbízhatóbb tengelykapcsoló rendszere.

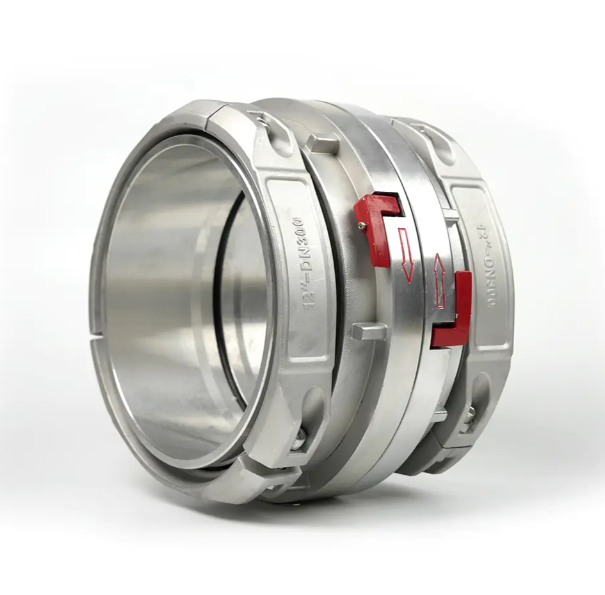

Mi az a Storz reteszelő tengelykapcsoló és Hogyan működik

A Carl August Guido Storz által 1882-ben feltalált Storz-csatlakozót úgy tervezték, hogy megoldja a tűzoltás egyik kritikus problémáját: a nem megfelelő tömlőcsatlakozókat. Mivel a hagyományos menetes csatlakozókhoz az apa- és anyavégeket össze kellett hangolni, a különböző részlegekből vagy forrásokból származó tömlők csatlakoztatása gyakran lehetetlen volt vészhelyzetekben.

A Storz rendszer a szimmetrikus fül-és-bütykös reteszelő mechanizmus . Mindegyik tengelykapcsoló végén két fül és egy megfelelő bütyöknyílás található. Amikor két végét összeillesztjük, a fülek a szemközti bütykös nyílásokba csúsznak. A 90°-os elforgatás ezután a helyükre rögzíti őket, összenyomva egy gumitömítést, hogy vízzáró tömítést hozzon létre.

A legfontosabb működési jellemzők a következők:

• A csatlakozás 3 másodpercen belül megtörtént, szerszámok nélkül
• Maradék nyomás alatt is csatlakoztatható vagy leválasztható
• Szimmetrikus kialakítás: mindkét vége cserélhető
• A beépített forgórész lehetővé teszi a tömlők szabad forgását a csatlakozás kicsavarása nélkül

Szabványos méretek és nyomásértékek

A Storz tengelykapcsolókat szabványos méretekben gyártják, hogy megfeleljenek a különböző áramlási mennyiségeknek és nyomásigényeknek. A méretjelölések a csatlakoztatandó tömlő vagy cső névleges belső átmérőjére vonatkoznak.

A Az 52 mm-es méret a legelterjedtebb a szerkezeti tűzoltásban világszerte. A tengelykapcsolókat az üzemi nyomásuk legalább 1,5-szeresére kell tesztelni az EN 1775 és hasonló szabványok szerinti tanúsítás érdekében.

A Storz tengelykapcsoló felépítésében használt anyagok

A choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

Alumínium ötvözet

A most common material for firefighting applications. Aluminum Storz couplings are könnyű (általában 30-50%-kal könnyebb, mint a sárgaréz megfelelői) , a legtöbb környezetben korrózióálló, fáradásos körülmények között is könnyen kezelhető. Nem alkalmasak tengervízzel vagy erősen savas folyadékokkal való használatra.

Sárgaréz

Sárgaréz Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Rozsdamentes acél

A legigényesebb ipari, vegyi és gyógyszerészeti környezetben használják. A rozsdamentes acél tengelykapcsolók ellenállnak az agresszív vegyszereknek, a magas hőmérsékletnek és az extrém mechanikai igénybevételnek. Ezek a legnehezebb opciók, de a leghosszabb élettartamot biztosítják zord körülmények között.

Tömítéstípusok és szerepük a tömítési teljesítményben

A gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (etilén-propilén-dién monomer): Szabvány víz- és tűzoltási alkalmazásokhoz. UV-, ózon- és gőzálló 120°C-ig.
• NBR (nitril-butadién gumi): Alkalmas kőolaj alapú folyadékokhoz, olajokhoz és üzemanyagokhoz. Ellenáll a szénhidrogéneknek, de lebomlik az ózon hatására.
• FKM (Viton): Kezeli agresszív vegyszereket, 200°C-ig magas hőmérsékletet és koncentrált savakat. Vegyi és ipari környezetben használják.
• Szilikon: Élelmiszer-minőségű alkalmazások és magas hőmérsékletű gőzvezetékek. Megfelel az FDA előírásainak, ahol szükséges.

A tömítéseket minden használat előtt ellenőrizni kell, és ki kell cserélni, ha megrepedtek, deformálódnak vagy megkeményedtek. A meghibásodott tömítés a Storz-tengelykapcsoló szivárgásának fő oka helyszíni körülmények között.

Kulcsfontosságú alkalmazások az iparágakban

Storz reteszelő tengelykapcsolók a tűzoltóságon túl is használják. Gyorscsatlakozós, szabványos kialakításuk ideálissá teszi őket mindenhol, ahol gyors folyadékszállításra van szükség.

Tűzoltás és sürgősségi szolgáltatások

Ez marad az elsődleges alkalmazás. A tűzoltóságok több mint 40 országban a Storz-ot használják standard tömlőcsatlakozóként. A tűzcsap csatlakozások, a készülékkimenetek és a tömlő-tömlő csatlakozások mind Storz csatlakozókon alapulnak. A szimmetrikus kialakítás lehetővé teszi, hogy bármely tűzoltó bármilyen tömlőt bármilyen tűzcsaphoz csatlakoztasson kompatibilitási aggályok nélkül.

Ipari folyadéktranszfer

A vegyi üzemek, finomítók és feldolgozó létesítmények Storz-csatlakozókat használnak a víz, az oldószerek és a nem agresszív vegyszerek tárolótartályok és szállítójárművek közötti átvitelére. A szerszám nélküli működés csökkenti a kezelési időt a be- és kirakodás során.

Mezőgazdaság és öntözés

A nagyméretű öntözőrendszerek Storz csatlakozókat használnak a vízvezetékek és a szivattyúkimenetek gyors csatlakoztatásához. A 75 mm-es és 100 mm-es méretek gyakoriak a terepi alkalmazásokban, ahol nagy áramlási sebességre van szükség minimális nyomáseséssel.

Bányászat és alagútépítés

A föld alatti környezet gyors, megbízható csatlakozást igényel mind a tűzoltó, mind a víztelenítő rendszerekhez. A Storz tengelykapcsolókat előnyben részesítik tartósságuk és poros, nedves és zárt körülmények között való működésük miatt.

Építőipar és mélyépítés

Az építkezéseken az ideiglenes vízellátó vezetékek, a betonkeverési műveletek és a víztelenítési alkalmazások egyaránt élvezik a Storz-csatlakozók hordozhatóságát és cserélhetőségét.

Storz vs más gyorscsatlakozó rendszerek

A Storz és az alternatív tengelykapcsoló rendszerek összehasonlításának megértése segít kiválasztani a megfelelő megoldást az adott alkalmazáshoz.

Vonatkozó szabványok és tanúsítványok

A professzionális alkalmazásokban használt Storz tengelykapcsolóknak meg kell felelniük a vonatkozó szabványoknak az átjárhatóság és a biztonság biztosítása érdekében. A legszélesebb körben hivatkozott szabványok a következők:

• DIN 14307: Német szabvány, amely meghatározza a tűzoltásban használt Storz tengelykapcsolók méreteit és teljesítménykövetelményeit. Széles körben elterjedt Európa-szerte.
• EN 1775: Európai szabvány a tűzoltó tömlőrendszerekre, beleértve a csatlakozási követelményeket.
• NFPA 1963: Amerikai szabvány a tűzoltótömlő csatlakozásokhoz. Míg az Egyesült Államokban általában az NST-t (National Standard Thread) használják, sok amerikai részleg jelenleg Storz-adapterekkel rendelkezik a nagy átmérőjű tápvezetékekhez.
• AS 2419.1: Ausztrál szabvány a tűzcsap-berendezésekre, beleértve a Storz-csatlakozás specifikációit.

Mindig ellenőrizze, hogy a tengelykapcsolókon megfelelő tanúsítási jelölések és nyomon követhetőségi dokumentáció szerepel-e, különösen az életbiztonsági tűzoltási alkalmazások esetében.

Ellenőrzés, karbantartás és élettartam

A megfelelő karbantartás meghosszabbítja az élettartamot és megbízható teljesítményt biztosít, amikor az a legfontosabb. A jól karbantartott alumínium Storz tengelykapcsoló tartós lehet 10-20 év vagy több normál tűzoltó szolgálatban.

Rutinellenőrzési ellenőrzőlista

• Ellenőrizze a tömítést repedés, keményedés, duzzadás vagy deformáció szempontjából – cserélje ki évente vagy gyakrabban erős igénybevételű környezetben
• Vizsgálja meg a füleket és a bütykös nyílásokat, hogy nincs-e rajta kopás, sorja vagy deformáció, amely megakadályozhatja a teljes kapcsolódást
• Ellenőrizze a forgó mozgást – szabadon kell forognia, merevség vagy csiszolás nélkül
• Keressen korróziót, lyukakat vagy repedéseket a tengelykapcsoló testén, különösen a fülek alja körül
• Tesztelje a tengelykapcsoló kapcsolódását a csatlakozó tengelykapcsolóval – a csatlakozásnak határozott negyedfordulattal kell reteszelnie, és nem zörög, vagy nem szabadul ki szándékos erőfeszítés nélkül

Karbantartás legjobb gyakorlatai

• Tisztítsa meg friss vízzel sós vízzel vagy vegyszerrel való érintkezés után
• Évente vigyen fel könnyű szilikon alapú kenőanyagot a forgó- és reteszelőfelületekre – kerülje a kőolaj alapú kenőanyagokat, amelyek rontják a gumitömítéseket
• Tárolja a tengelykapcsolókat védőkupakokkal, hogy megakadályozza az idegen anyagok bejutását a tengelykapcsoló felületére
• Szereljen ki minden olyan tengelykapcsolót, amely repedt testekkel, lecsupaszított fülekkel vagy beszorult forgórészekkel rendelkezik – ne javítsa a helyszíni szerkezeti sérüléseket

Adapterek és tartozékok Storz rendszerekhez

A kiegészítők széles választéka kiterjeszti a Storz tengelykapcsoló kompatibilitását a különböző rendszerekre és alkalmazásokra:

• Storz-BSP/NPT menetes adapterek: Csatlakozás engedélyezése a Storz-csatlakozók és a menetes csőrendszerek között – általánosan használt tűzcsap csatlakozásokhoz vegyes szabványos környezetben
• Storz-Camlock adapterek: Hídkompatibilitás a Storz tűzoltó tömlők és a Camlock ipari rendszerek között
• Csökkentő tengelykapcsolók: Csatlakoztasson két különböző névleges méretű Storz csatlakozót, például 75 mm-es táptömlőt 52 mm-es támadótömlőhöz
• Üres kupakok és dugók: Szállítás és tárolás közben zárja le a fel nem használt kimeneteket vagy nyissa ki a csatlakozóvégeket
• Nyomásmérők Storz bemenettel: A tápnyomás ellenőrzésére a tengelykapcsoló csatlakozási pontján
• Reteszelő bilincsek és rögzítőeszközök: Kiegészítő biztonság erős vibrációjú ipari környezetekben, ahol kockázatot jelent a véletlen negyedfordulatnyi lekapcsolás

Gyakori problémák és hibaelhárítás

Még a jól karbantartott Storz tengelykapcsolók is problémákba ütközhetnek a terepen. Íme a leggyakoribb problémák és okaik:

A tengelykapcsoló nem reteszelődik teljesen

A bütykös nyílásokban lévő törmelék, kopott vagy sérült fülek, vagy egy duzzadt tömítés okozza, amely megakadályozza az arcok találkozását. Tisztítsa meg a bütykös nyílásokat, ellenőrizze a füleket, és ellenőrizze a tömítés vastagságát. Cserélje ki a kopott vagy sérült alkatrészeket.

Szivárgás a csatlakozási ponton

Szinte mindig egy sérült, hiányzó vagy nem megfelelően illeszkedő tömítés okozza. Egyes esetekben a deformált tengelykapcsoló felület megakadályozza a tömítés megfelelő összenyomását. Vizsgálja meg a tömítés illesztési hornyát, hogy nincs-e rajta bemetszés vagy deformáció.

Nyomás alatti csatlakozást nehéz leválasztani

A maradék nyomás a tengelykapcsolót reteszelt helyzetben tartja. Mindig légtelenítsen nyomást, mielőtt megpróbálná leválasztani. Soha ne üsse meg a tengelykapcsoló testét szerszámmal, hogy erőltesse a leválasztást – ez károsítja a füleket és a bütykös nyílásokat.

A forgóelem megszorult vagy merev

Korrózió, szennyeződés vagy kenés hiánya okozza. Vigyen fel átható szilikon kenőanyagot, és fokozatosan mozgassa a forgót. Ha a forgószár beszorul, távolítsa el a használatból – a nem forgó forgó a tömlő csavarodását okozza, és csökkenti az áramlási hatékonyságot.

A megfelelő Storz-csatlakozó kiválasztása az alkalmazáshoz

Használja a következő döntési pontokat a legmegfelelőbb Storz tengelykapcsoló specifikáció meghatározásához:

1. Határozza meg a szükséges áramlási sebességet és üzemi nyomást — olyan névleges méretet válasszon, amely megfelel az áramlási követelményeinek túlzott nyomásesés nélkül
2. Azonosítsa az átvitt folyadékot - ennek megfelelően válassza ki az anyagot (alumínium, sárgaréz, rozsdamentes) és a tömítés típusát (EPDM, NBR, FKM)
3. Ellenőrizze a vonatkozó szabványokat — győződjön meg arról, hogy a tengelykapcsoló megfelel az Ön régiójában vagy iparágában megkövetelt méret- és nyomásszabványoknak
4. Vegye figyelembe a működési környezetet — a tengeri vagy vegyi környezet magasabb minőségű anyagokat igényel; a súlyérzékeny alkalmazások az alumíniumot részesítik előnyben
5. Mérje fel a kompatibilitást a meglévő rendszerekkel — ha adapterekre van szükség, ellenőrizze az adapter kompatibilitását, és ellenőrizze, hogy nem vezettek-e be további nyomásesési büntetéseket
6. Erősítse meg a csatlakozás befejezésének típusát — határozza meg, hogyan csatlakozik a csatlakozó a tömlőhöz, csőhöz vagy berendezéshez (préselés, tömlőszár, menetes, karimás)
