Hogyan ellenőrizhető, hogy az adapterek csatlakozói hibásak-e?

Annak ellenőrzésére, hogy egy adapter csatolás hibás, rendszeresen ellenőrizze a fizikai sérüléseket, a tömítés integritását, a reteszelő mechanizmus működését és a nyomás alatti szivárgásmentes működést .A legtöbb hiba a tengelykapcsoló üzembe helyezése előtti szemrevételezéssel, kézi működési teszteléssel és ellenőrzött nyomáspróbával azonosítható.

Értsd meg, mit Adapter csatlakozók Csinálnak és ahol kudarcot vallanak

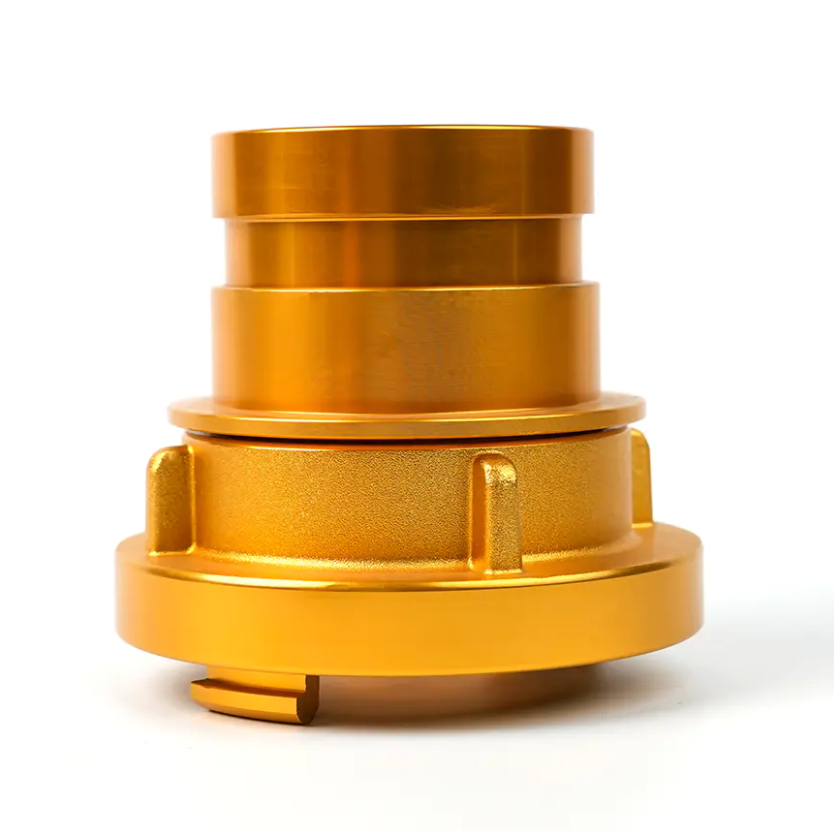

Az adaptercsatlakozók átmeneti szerelvények, amelyek lehetővé teszik két különböző tengelykapcsoló szabvány összekapcsolását anélkül, hogy a csatlakoztatott alkatrészeket módosítanák. A gyakori típusok a következők:

• német - Storz (férfi/nő) — átvált a német pillanatkapcsolós szabvány és a Storz szimmetrikus tengelykapcsoló rendszer között.
• németből erdészetbe — szabványos német csatlakozókat csatlakoztat az erdészeti tűzoltó tömlőszerelvényekhez.
• Német-német Önzáró — szabványos német tengelykapcsoló, hozzáadott önzáró rögzítőmechanizmussal.
• németből karimába — a német szabványnak megfelelő tömlőcsatlakozókat karimás cső- vagy berendezésbemenetekhez csatlakoztatja.
• németből többfogat — áthidalja a német tengelykapcsoló rendszereket többfogú, bütykös-hornyos típusú szerelvényekkel.
• Storz hím Storz nősténynek / Storz Erdészetnek — átvált a Storz-változatok között vagy Storz-ról erdészeti tömlőszabványra.

Mivel az adaptercsatlakozók két különböző mechanikai rendszert kapcsolnak össze, feszültségnek vannak kitéve mindkét csatlakozási pontot egyszerre . A leggyakoribb meghibásodási helyek a tömítő tömítés, a reteszelő fogak vagy fülek, a test (különösen a szabványok közötti átmeneti zónában) és a külső felületkezelés, amely korrózióra vagy ütési sérülésekre utalhat.

Lépésről lépésre vizuális ellenőrzési eljárás

Minden ellenőrzést alapos szemrevételezéssel kezdjen megfelelő megvilágítás mellett. Ez a lépés nem kerül semmibe, és a nyilvánvaló hibák többségét még a funkcionális tesztelés megkezdése előtt kiszűri.

Vizsgálja meg a tengelykapcsoló testet

• keress repedések, törések vagy hasadások a testben, különösen a fülek, a fülek és a két csatlakozási szabvány közötti átmeneti váll környékén.
• Ellenőrizze horpadások vagy deformáció ütközéstől – még a test kisebb torzulása is megakadályozhatja, hogy a tengelykapcsoló megfelelően illeszkedjen az illeszkedő szerelvényhez.
• Vizsgálja meg a felületet korrózió, lyukasztás vagy erős oxidáció . Az alumínium tengelykapcsolókon a fehér porszerű lerakódások (alumínium-oxid) nedvesség bejutását és felgyorsult felületromlást jeleznek. A sárgaréz tengelykapcsolókon a gödrös területeken lévő zöld patina cinktelenítés veszélyére utal.
• Erősítse meg, hogy a test rendelkezik nincs látható hegesztési javítás, folt vagy illetéktelen módosítás — ezek azonnali elutasítás okát jelentik.

Vizsgálja meg a zárófüleket és a fogakat

• Vizsgálja meg az összeset reteszelő fülek, fülek vagy bütyökfogak forgácsoláshoz, lekerekítéshez vagy repedéshez. A kopott saruprofilok a nyomás alatti véletlen szétválás egyik fő oka.
• Storz típusú interfészeken ellenőrizze, hogy a félkör alakú rögzítőfülek szimmetrikusak és deformálatlanok . Az aszimmetrikus kopás azt jelzi, hogy a tengelykapcsoló többször ferdén volt csatlakoztatva, ami egyenetlen terhelést okoz az egyik fülön.
• Az önzáró német típusú adaptereknél ellenőrizze a reteszelő rugó vagy kapocsmechanizmus megvan, sértetlen és megfelelően illeszkedik . A hiányzó vagy meggörbült rugó megakadályozza az önreteszelő funkció bekapcsolását.

Vizsgálja meg a tömítő tömítést

• Távolítsa el a tömítést, ha elérhető, és ellenőrizze kompressziós készlet (tartós ellaposodás), repedés, keményedés, duzzadás vagy extrudálási sérülés .
• Alul összenyomott tömítés Eredeti vastagságának 70%-a élettartama végének kell tekinteni és ki kell cserélni, mivel már nem hoz létre elegendő tömítőerőt.
• Ellenőrizze, hogy a tömítés teljesen és egyenletesen illeszkedik a hornyába egy rész sem csavarodott, duplázott vagy hiányzik az ülőcsatornából.
• Ellenőrizze, hogy a tömítés anyaga kompatibilis-e a szállított folyadékkal – az EPDM tömítések szabványosak a víz- és tűzoltási alkalmazásokhoz; A kőolaj alapú folyadékokhoz NBR (nitril) tömítések szükségesek.

Funkcionális tesztelés: Elköteleződés, elforgatás és elengedés

Szemrevételezéses ellenőrzés után ellenőrizze a tengelykapcsoló mechanikai működését úgy, hogy hozzáilleszti egy megfelelő megfelelő vasalattal. Ez a teszt megerősíti, hogy a tengelykapcsoló elvégzi elsődleges feladatát – két szerelvény összekapcsolását és összetartását – a nyomás alkalmazása előtt.

1. Tesztelje az elkötelezettséget — kézzel csatlakoztassa az adaptert a csatlakozó szerelvényéhez. A kapcsolatnak kapcsolódnia kell simán és túlzott erő nélkül . Az ellenállás, a kötés vagy a tengelykapcsoló egymáshoz kényszerítésének szükségessége eltolódást, deformációt vagy méretbeli eltérést jelez.
2. Tesztelje a zárolást — az összekapcsolás után próbálja meg a két felét axiálisan széthúzni a zár feloldása nélkül. Egy megfelelően működő tengelykapcsolón, axiális szétválasztás nem lehetséges miközben a reteszelő mechanizmus be van kapcsolva. Bármilyen 1–2 mm-nél nagyobb tengelyirányú játék a kézi húzóerő hatására kopott vagy sérült reteszelési geometriát jelez.
3. Próbaforgatás (Storz típusok) — A Storz típusú tengelykapcsolóknak a teljes reteszelőívükön keresztül kell forogniuk (általában 30°-tól 40°-ig ) ragadás, csiszolás vagy túlzott nyomaték nélkül. A merev vagy kavicsos forgás szennyeződést, korróziót vagy sérült fülfelületet jelez.
4. Teszt kiadás — kapcsolja ki a tengelykapcsolót, és ellenőrizze, hogy tisztán kioldott-e. A kioldáshoz túlzott erőt igénylő, vagy részben megtapadt tengelykapcsolónak deformálódhat a füle vagy egy duzzadt tömítés, ami interferenciát okoz.
5. Ellenőrizze az ülésrést — ha teljesen be van kapcsolva, ellenőrizze a két tengelykapcsoló felület közötti interfészt. Kell, hogy legyen nincs látható rés a kerület körül . Az egyenetlen vagy részben nyitott homlokrés azt jelzi, hogy a tömítés vagy a tömítőfelületek nem érintkeznek teljesen, ami nyomás alatti szivárgást eredményez.

Nyomásvizsgálat a szivárgásmentes teljesítmény megerősítésére

A szemrevételezéses és funkcionális ellenőrzésen átmenő tengelykapcsolót még mindig nyomáspróbával kell végezni, mielőtt újra üzembe helyeznék olyan kritikus alkalmazásokban, mint például a tűzoltás, a hidraulikus átvitel vagy a nyomás alatti folyamatsorok. A nyomáspróba az egyetlen végleges módszer annak igazolására, hogy a tömítés üzemi körülmények között sértetlen-e.

Hidrosztatikus vizsgálati eljárás

• Csatlakoztassa az adapter csatlakozóját egy zárt tesztegységhez megfelelő zárókupak vagy próbapad elosztó segítségével.
• Töltse fel teljesen a szerelvényt vízzel, ürítse ki az összes levegőt, majd helyezze nyomás alá 1,5-szerese a tengelykapcsoló névleges üzemi nyomásának — jellemzően 15–25 bar a szabványos tűzoltó tömlőcsatlakozásokhoz.
• Tartsa a próbanyomást minimum 60 másodperc és ellenőrizze az összes interfészt, a tengelykapcsoló testet és a tömítési zónát, hogy nincs-e szivárgás, csepegés vagy nyomásesés a mérőműszeren.
• Bármilyen nyomásesés vagy látható nedvesség a tengelykapcsoló felületén vagy testén teszthibának minősül – a tengelykapcsolót szét kell szerelni, a hibát azonosítani kell, és az alkatrészt új tömítéssel meg kell javítani, vagy teljesen ki kell cserélni.

Gyakori hibatípusok és valószínű okaik

Ellenőrzési időközök és bevált karbantartási gyakorlatok

A rendszeres, ütemezett ellenőrzés sokkal hatékonyabb, mint a meghibásodás utáni reaktív hibakeresés. Az ajánlott ellenőrzési gyakoriság az alkalmazástól és a környezettől függ:

• Minden használat után — Tűzoltási vagy vészhelyzeti reagálási alkalmazásoknál minden bevetés után szemrevételezéssel ellenőrizze az adaptercsatlakozókat. Mielőtt visszaállítaná a berendezést készenléti állapotba, ellenőrizze, hogy nincs-e ütési sérülés, a tömítés állapota és a fül kopása.
• 6 havonta — végezzen teljes vizuális, működési és nyomáspróbát a készenléti készletben lévő összes adaptercsatlakozón. Az olyan szabványok, mint a DIN 14811 (német tűzoltó tengelykapcsolókhoz), legalább féléventei tesztelést javasolnak.
• Bármilyen becsapódás vagy leejtés után — mindig ellenőrizze a kemény felületre leejtett vagy a berendezés által elütött adaptercsatlakozót, még akkor is, ha nem látható sérülés. Előfordulhat, hogy az öntvényötvözetek rejtett repedései kívülről nem láthatók, de nyomás hatására meghibásodnak.
• Éves tömítéscsere — nagy igénybevételt jelentő vagy kültéren tárolt alkalmazásoknál cserélje ki a tömítéseket rögzített éves ütemezés szerint, függetlenül a látszólagos állapottól. A tömítések anyaga (különösen az EPDM és az NBR) az UV-sugárzás, az ózon és a hőciklus hatására akkor is lebomlik, ha nincs használatban.

Tisztítás után enyhén kenje meg a fülek felületét és a tömítést egy kompatibilis kenőanyaggal (szilikonzsír EPDM tömítésekhez; a vazelin nem ajánlott, mert rontja a gumitömítéseket). Tárolja az adaptercsatlakozókat száraz helyen, távol az UV-sugárzástól és a vegyi gőzöktől, hogy maximalizálja az ellenőrzések közötti élettartamot.

Mikor kell cserélni javítás helyett Adapter csatlakozás

Nem minden hiba javítható. Egyes feltételek azonnali használatból való kivonást és az adaptercsatlakozó teljes cseréjét teszik szükségessé, a költségmegfontolásoktól függetlenül:

• Bármilyen repedés a tengelykapcsoló testén — a repedések nyomás alatt továbbterjednek, és nem hegeszthetők vagy foltozhatók biztonságosan a nyomástartó csatlakozókban.
• A csípő vagy a fog sérülése a kisebb kopáson túl — a letört, törött vagy erősen lekerekített fül geometriája nem állítható vissza, és megbízhatatlan reteszelést eredményez.
• A test falvastagsága csökkent a korrózió miatt — ha a gödrösödés több mint a névleges falvastagság 20%-a , a nyomás alatti szerkezeti integritás nem biztosítható.
• Nyomástartás elmulasztása a tömítés cseréje után — ha a tengelykapcsoló továbbra is szivárog egy új, megfelelően felszerelt tömítés beszerelése után, akkor a ház tömítőfelülete valószínűleg megsérült, és a tengelykapcsoló testet ki kell cserélni.
• Ismeretlen szervizelőzmények vagy élettartam túlmenően — nyomon követhető ellenőrzési jegyzőkönyv nélküli adaptercsatlakozók, vagy amelyek túllépik a gyártó által ajánlott élettartamot (általában 10-15 év alumínium tűzoltó csatlakozókhoz), a látszólagos állapottól függetlenül ki kell vonni a nyomástartó szolgálatból.
