Mi az a Storz zárható üres sapka?

A Storz zárható üres sapka egy speciális ipari nyomástartó szerelvény, amelyet Storz-kompatibilis csövek, szelepek és tömlők nyomó- vagy szívóvégeinek lezárására terveztek. A szabványos Storz-sapkáktól eltérően a „reteszelő” változat mechanikus reteszelő vagy biztonsági reteszelő mechanizmust tartalmaz – gyakran rugós csapot vagy csavart rögzítő csúszkát –, amely megakadályozza, hogy a tengelykapcsoló véletlenül kioldódjon a nagyfrekvenciás rezgések, a tömlőnyomaték vagy a hirtelen nyomáslökések miatt. Elsődleges biztonsági gátként szolgál a folyadékszállító rendszerekben, biztosítva, hogy a fel nem használt nyílások lég- és vízzáróak maradjanak szigorú működési feltételek mellett.

A Storz-csatlakozás alapvető felépítése "nem nélküli", ami azt jelenti, hogy a kapcsolat mindkét vége azonos. Ez kiküszöböli a belső és belső szálak egyeztetésének szükségességét, jelentősen felgyorsítva a telepítést vészhelyzetekben. Az üres kupak gyakorlatilag a rendszer „végpontjaként” működik. Amikor a reteszelő mechanizmus be van kapcsolva, a sapka kézi beavatkozás nélkül nem forgatható vagy távolítható el, biztosítva a alapvető biztonsági réteg nyilvános infrastruktúrában és nagynyomású ipari környezetben.

Alaptervezés és mechanikai alkatrészek

Hogy megértsük a hatékonyságát a Storz zárható üres kupak , meg kell vizsgálni annak szerkezeti anatómiáját. A kupak általában kovácsolt vagy nagy szilárdságú anyagokból öntött, és számos kritikus alkatrészből áll, amelyek összhangban működnek a tömítés fenntartása érdekében.

A füles rendszer

A "fülek" a Storz-kapcsolatot meghatározó, egymásba illeszkedő horgok. Az üres kupakon ezek a fülek precíziós megmunkálásúak, hogy becsúszhassanak a fogadó tengelykapcsoló hornyaiba. A fülek közötti távolság – az úgynevezett KA távolság vagy Lug Distance – az elsődleges méretmérő. Például egy 65 mm-es Storz-sapkának megfelelő KA-távolsággal kell rendelkeznie (általában 81 mm), hogy illeszkedjen a megfelelő szelephez.

A reteszelő mechanizmus

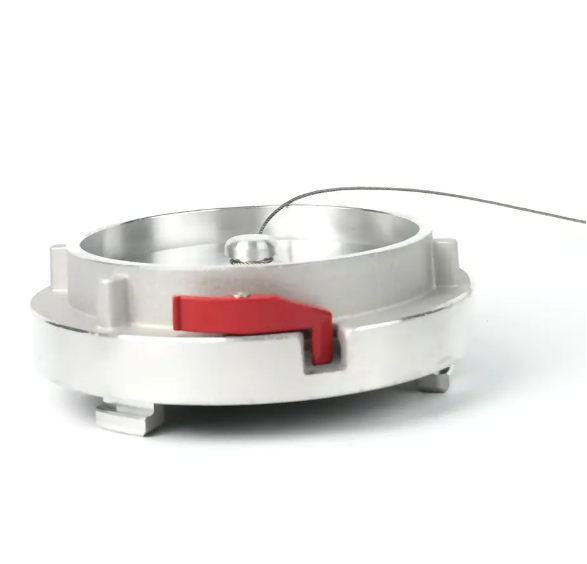

A "zárolás" funkció különbözteti meg ezt a sapkát a szabványos változatoktól. Általában áll a rugós működtetésű fém retesz külső peremén található. Miután a kupakot zárt helyzetbe csavarták (általában 90 fokos fordulat), a retesz bekattan a fogadó tengelykapcsolón lévő bevágásba. Ez megakadályozza az ellentétes forgást. Erős vibrációjú környezetben, például mozgó tűzoltó készülékeken vagy nehézipari szivattyúk közelében, ez a zár megakadályozza, hogy a kupak idővel kilazuljon.

Tömítő tömítések

A kupak belsejében egy nagy teherbírású tömítés található. A tervezett felhasználástól függően ezek a tömítések különböző elasztomerekből készülnek:

• Nitril (NBR): A víz és olaj alkalmazások szabványa, amely kiváló kopásállóságot kínál.
• Viton (FKM): Magas hőmérsékletű vagy vegyszeres környezetben használható.
• EPDM: Előnyös kültéri használatra, mivel ellenáll az UV és az ózon lebomlásának.

Műszaki előírások és méretszabványok

Storz zárható üres kupaks szigorú nemzetközi szabványok szerint gyártják, hogy biztosítsák a felcserélhetőséget. A leggyakoribb követett szabványok a következők DIN (Német Szabványügyi Intézet) és különböző európai tűzbiztonsági előírásokat. A méretezés pontossága létfontosságú; a KA távolság akár néhány milliméteres eltérése is használhatatlanná teszi a sapkát.

Kritikus alkalmazások a modern infrastruktúrában

A zárható üregsapkák használata több olyan szektorban kötelező, ahol a folyadék elszigetelésének meghibásodása katasztrofális anyagi károkhoz vagy környezeti veszélyekhez vezethet.

Tűzoltási és állócsőrendszerek

A tűzoltóság ezeket a sapkákat használja a tűzoltósági kapcsolat (FDC) védelmére az épületek külső oldalán. Zárósapka nélkül törmelék, fészkelő rovarok vagy vandálok akadályozhatják a vízi utat. Tűz esetén a tűzoltóknak bízniuk kell abban, hogy a beömlőnyílás szabad. A A reteszelő mechanizmus biztosítja, hogy a kupak a helyén maradjon a nagy forgalmú városi környezet ellenére, ahol a szabványos sapkákat megváltoztathatják.

Tömeges por és szemcsés szállítás

A porok (például cement, liszt vagy műanyag pellet) pneumatikus szállítása során a Storz-szerelvények mindenütt jelen vannak. Szállítás közben a jármű vibrációja a nem reteszelő szerelvények kilazulását okozhatja. A zárható üres kupak megakadályozza a száraz ömlesztett anyagok véletlen kiürülését, ami anyagi veszteséget és légzési veszélyt is jelenthet a kezelők számára.

Szennyvíz és elszívás kezelése

A vákuumos teherautók és szennyvíztisztító telepek Storz üres kupakokat használnak a szívóbemenetek tömítésére. Mivel ezek a rendszerek gyakran negatív nyomás alatt működnek, a a tömítés tömítésének integritása kulcsfontosságú a szivattyú kavitációjának megakadályozása érdekében. A rögzítőcsap biztosítja, hogy a kupak tökéletesen középen és a tömítéshez nyomódva maradjon, fenntartva a vákuumot.

Anyagtudományi és tartóssági tényezők

Az anyagválasztás a Storz zárható üres kupak azt a környezet határozza meg, amelyben élni fog. Nem megfelelő ötvözet használata galvanikus korrózióhoz vagy nyomás alatti mechanikai meghibásodáshoz vezethet.

1. Kovácsolt alumínium: Ez a leggyakoribb anyag. A kovácsolás kiváló szemcseszerkezetet biztosít az öntéshez képest, így a kupak ellenáll akár 16 bar (232 PSI) üzemi nyomás repedés nélkül. A legtöbb keményen eloxált, hogy megakadályozza az oxidációt.
2. Rozsdamentes acél (316 fokozat): Elengedhetetlen tengeri környezetben vagy vegyi feldolgozó üzemekben. A rozsdamentes acél Storz kupakok ellenállnak a sós víz korróziójának, és gyakran használják "savas szerviz" konfigurációkban, ahol agresszív tisztítószerek vannak jelen.
3. Sárgaréz/Gunmetal: Előnyben részesítik a földalatti bányászatban vagy robbanásveszélyes környezetben (ATEX zónák), mert "nem szikrázó" fémek. Ha egy sárgaréz kupakot leejtenek vagy hozzáütnek, nem valószínű, hogy olyan szikra keletkezik, amely meggyújthatja a gyúlékony gázokat.

Telepítési és karbantartási protokollok

Annak érdekében, hogy a Storz zárható kupak megfelelően végezze funkcióját, megfelelő telepítésre és rendszeres karbantartásra van szükség. A nem megfelelően rögzített kupak nagy nyomás alatt lövedékveszélyt jelent.

Telepítési lépések

1. Vizsgálja meg, hogy a tömítésen nincsenek-e repedések, csiszolódások vagy lapos foltok. 2. Igazítsa az üres kupak füleit a rögzített tengelykapcsolón lévő nyílásokhoz. 3. Nyomja meg határozottan és forgassa el a kupakot az óramutató járásával megegyező irányba. 4. Folytassa a forgatást, amíg a zárócsap "kattan" vagy a reteszelő csúszka bekattan. 5. Végezzen „visszahúzási” tesztet, hogy megbizonyosodjon arról, hogy a kupak nem tud az ellenkező irányba forogni a kioldóretesz lenyomása nélkül.

Karbantartási ellenőrzőlista

• Havi ellenőrzés: Ellenőrizze a biztonsági lánc meglétét (amely megakadályozza a kupak elvesztését leválasztáskor).
• Kenés: Használjon élelmiszer-minőségű szilikon spray-t a rögzítőcsapra és a fülek felületére, hogy megakadályozza a kemény vízből származó ásványi anyagok felhalmozódása miatti "beragadást".
• Tömítés csere: A tömítéseket minden alkalommal ki kell cserélni 2-5 év , vagy azonnal, ha a keményedés jeleit mutatják (kompressziós készlet).

A biztonsági lánc szerepe

A legtöbb Storz zárható üres sapka nagy teherbírású horganyzott vagy rozsdamentes acél lánccal van felszerelve. Ez nem pusztán kényelmi szolgáltatás; ez biztonsági és működési szükséglet. Az önkormányzati tűzoltás során a lánc hiánya gyakran vezet a sapkák rossz helyére vagy ellopásához, ami a tűzcsapot vagy az állócsövet védtelenné teszi az eltömődéssel szemben. A lánc jellemzően 300-500 mm hosszú és egy nagy teherbírású gyűrűn keresztül van rögzítve a szelep vagy cső fő testéhez. Ez biztosítja, hogy a zárókupak mindig rendelkezésre álljon a használat utáni azonnali újrazáráshoz.

Előnyök összefoglalása

Összefoglalva a Storz zárható üres kupak kritikus eleme minden olyan rendszernek, amely a Storz gyorscsatlakozási szabványt használja. Elsődleges előnyei a következők:

• Rezgésállóság: A mechanikus zár megakadályozza a véletlen szétkapcsolást nagy igénybevételnek kitett környezetben.
• Szivárgás megelőzés: A nagynyomású tömítések biztosítják a szivárgásmentességet 16 bar nyomásig.
• Működési hatékonyság: A nemek nélküli kialakítás lehetővé teszi a gyors csatlakoztatást/leválasztást anélkül, hogy aggódna a menetirány miatt.
• Tartósság: Különféle ötvözetekben kapható a korrózió, a kopás és a mechanikai hatások leküzdésére.

Legyen szó egy város tűzvédelmi infrastruktúrájának védelméről vagy egy vákuumtartályhajó lezárásáról, a zárható üres kupak továbbra is a biztonságos, megbízható folyadékvégződés aranystandardja.
