Hogyan használjuk a Storz adaptereket?

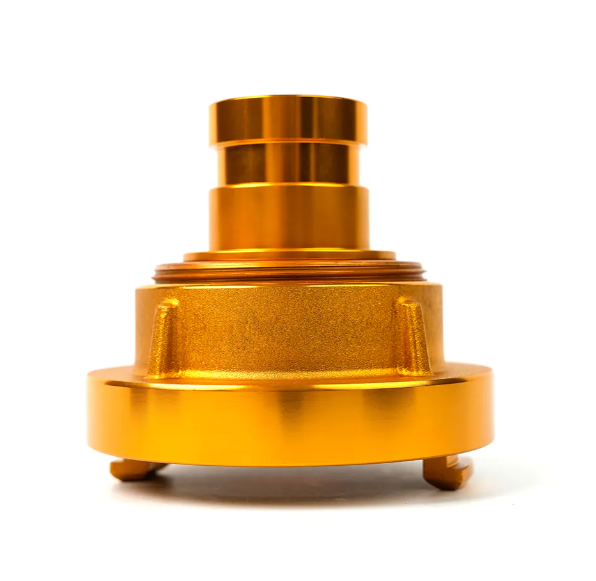

Mik azok a Storz adapterek?

Storz adapterek , más néven Storz csatlakozók vagy Storz gyorscsatlakozók, egy rendkívül hatékony csatlakozórendszer, amelyet széles körben használnak tűzvédelmi, ipari és mezőgazdasági alkalmazásokban. Alapvető jellemzőjük az egyedi fülkialakítás (jellemzően két-három fül), ami rendkívül gyors és egyszerűvé teszi a csatlakoztatási folyamatot. A hagyományos menetes csatlakozókkal ellentétben a Storz-csatlakozóknál egyszerűen össze kell igazítani a két csatlakozót, be kell nyomni őket, majd finoman el kell forgatni, hogy a helyükön rögzítsék őket, így zökkenőmentes, szivárgásmentes csatlakozás érhető el.

A Storz-adapterek elsődleges funkciója, hogy adapterként működjenek, különböző szabványok és típusú csatlakozók összekapcsolásával vagy átalakításával. Megoldják a korábban inkompatibilis interfészek közötti csatlakozási problémákat, és kulcsfontosságú összetevői a berendezések kompatibilitásának.

Hogyan működnek a Storz adapterek?

A Storz adapterek a „kattintás és tartás” mechanizmusuk alapján működnek:

Igazítás: Igazítsa egymáshoz a két csatlakoztatandó csatlakozó füleit és hornyait (pl. egy Storz-dugó és egy Storz-anya vagy egy Storz-adapter egy szabványos Storz-csatlakozóval).

Nyomd be: Tolja teljesen össze mindkét csatlakozó tömítőfelületét. A csatlakozó belsejében általában egy tömítő tömítés található a szoros tömítés érdekében.

Forgatás: Forgassa el bármelyik csatlakozót (vagy használjon speciális csavarkulcsot) körülbelül 120 fokkal (a fordulat egyharmadával) az óramutató járásával megegyező irányba, amíg a fülek teljesen be nem rögzülnek és a helyükön rögzülnek.

Ez a gyorsreteszelő mechanizmus ideálissá teszi nagynyomású tömlőkhöz és folyadékszállító rendszerekhez.

Hogyan lehet különböző szabványos csatlakozókat csatlakoztatni Storz adapterekkel?

A Storz adapterek használatának alapértéke az átalakítási funkciójukban rejlik, amely lehetővé teszi a különböző rendszerek közötti kompatibilitást:

1. A Storztól a menetes csatlakozásokig (pl. BSP vagy NPT)

Ha egy szabványos Storz-csatlakozóval ellátott tűzoltótömlő-csatlakozót kell csatlakoztatnia egy menetes kimenetű szivattyúhoz vagy tűzcsaphoz, szüksége van egy Storz-menet-adapterre:

Válassza ki a megfelelő adaptert: Győződjön meg arról, hogy az adapter egyik vége a megfelelő Storz méretű (pl. DN50/2"), a másik végén pedig megfelelő menetspecifikáció (pl. 2" BSP belső menet).

A menetes vég csatlakoztatása: Tekerje be az adapter menetes végét tömítőszalaggal (például PTFE szalaggal), és csavarja be a célberendezés (szivattyú vagy tűzcsap) menetes csatlakozójába.

A Storz vég csatlakoztatása: Tolja be a Storz tűzoltótömlő csatlakozóját az adapter Storz portjába, majd forgassa el a rögzítéshez.

2. Különböző méretű Storz szerelvények csatlakoztatása

Ha a berendezése és a tömlője különböző méretű Storz-szerelvényekkel rendelkezik, szüksége lesz egy kicsinyítő/nagyító Storz-adapterre:

A nagyobb méretű vég csatlakoztatása: Csatlakoztassa az adapter nagyobb méretű Storz végét a megfelelő nagyobb szerelvényhez, és rögzítse.

A kisebb méretű vég csatlakoztatása: Tolja be a tömlő kisebb méretű Storz csatlakozóját az adapter kisebb méretű csatlakozójába, majd forgassa el a rögzítéshez.

3. Csatlakozás más Quick-Connect szabványokhoz (pl. karimák vagy bütykös zárak)

Egyes ipari alkalmazásokhoz szükség lehet a Storz-csatlakozók különböző szabványos szerelvényekhez, például bütykökhöz vagy karimákhoz való csatlakoztatására. Ebben az esetben Storz-Camlock adapterre vagy Storz-Flange adapterre lesz szüksége. A működési eljárás hasonló a menetes csatlakozásokhoz, a két rendszert adapteren keresztül áthidalva.

A Storz-adapterek használatának előnyei és óvintézkedései

Előnyök:

• Gyors csatlakozás: A gyors működés értékes időt takarít meg a vészhelyzeti reagálásban és az ipari termelésben.
• Nagy megbízhatóság: Biztonságosan zárható, kiváló tömítés, és ellenáll a nagy nyomásnak.
• Sokoldalúság: Adapterként könnyen csatlakoztatható különböző szabványos csatlakozókhoz, javítva a berendezések kihasználtságát.



Óvintézkedések:

• Méretegyeztetés: A Storz csatlakozók különböző névleges átmérőkkel (pl. DN50, DN65, DN100) kaphatók. Storz adapterek használata esetén győződjön meg arról, hogy az adapter Storz mérete megegyezik a meglévő Storz-csatlakozóval.


• Tömítő tömítések: Győződjön meg arról, hogy a tömítő tömítések sértetlenek és megfelelően vannak felszerelve; ez elengedhetetlen a szivárgásmentes csatlakozásokhoz.


• Karbantartás: A biztonságos és megbízható csatlakozás érdekében rendszeresen ellenőrizze a tűzoltótömlő-csatlakozó és az adapter füleit, hogy nem koptak-e vagy sérültek-e.



Helyes kiválasztásával és használatával Storz adapterek , hatékonyan és biztonságosan csatlakoztathat különféle folyadékszállító berendezéseket, amelyek kiemelkedő teljesítményt nyújtanak mind tűzvészhelyzetekben, mind a mindennapi ipari műveletekben.
