Hogyan csatlakoztathatok Storz csatlakozót?

A Storz tengelykapcsolók , más néven Kamm zár vagy tűzoltó csatlakozó, egy gyorscsatlakozó eszköz vízvezetékekhez vagy tömlőkhöz, amelyeket széles körben használnak tűzoltásban, ipari és mezőgazdasági alkalmazásokban. Könnyű kezelhetősége, gyors csatlakoztatása és megbízható tömítése miatt a Storz tengelykapcsoló létfontosságú szerepet játszik a folyadékszállító rendszerek gyors telepítését igénylő alkalmazásokban.

Hogyan működik a Storz tengelykapcsoló

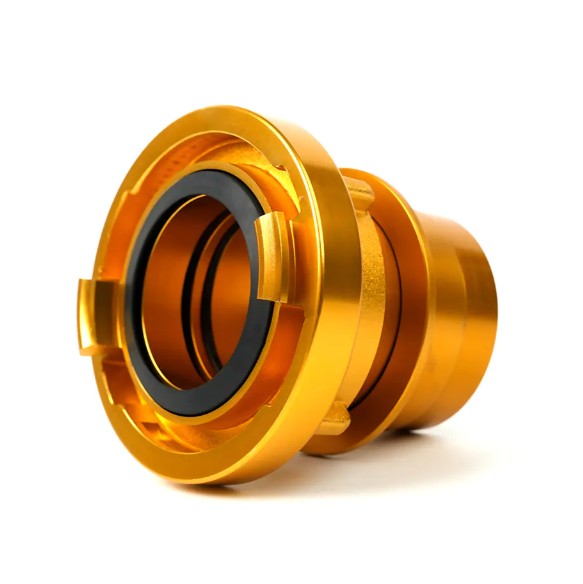

A Storz tengelykapcsolók a tervezés egy szimmetrikus "karmos" szerkezeten alapul, amelyet füles típusú tengelykapcsolónak is neveznek. Ez azt jelenti, hogy két egyforma tengelykapcsoló csatlakoztatható anélkül, hogy különbséget kellene tenni az apa és az anya csatlakozók között, jelentősen leegyszerűsítve a terepi műveleteket. A tengelykapcsoló forgatással reteszelődik, és egy belső tömítés (tömítés) biztosítja a folyadékzáró tömítést.

Útmutató a Storz csatlakozók csatlakoztatásához lépésről lépésre

Előkészítés (ellenőrzés)

• Először győződjön meg arról, hogy a két csatlakoztatandó Storz-csatlakozó méretében (pl. menetes tömlőcsatlakozó) és névleges átmérőjében (pl. DN50, DN75) megegyezik.


• Ellenőrizze, hogy a csatlakozóvégek tiszták-e, és mentesek-e szennyeződéstől vagy egyéb idegen anyagtól.


• Kulcslépés: Ellenőrizze, hogy a tömítés (tömítés/gyűrű) az egyes csatlakozókban sértetlen-e és megfelelően van-e beszerelve. A tömítés elengedhetetlen a jó vízzáró tömítéshez.



A tengelykapcsolók igazítása

Igazítsa egy vonalba a két Storz tengelykapcsoló karmait (füleit). Szimmetrikus kialakításuk miatt csak finoman össze kell nyomni őket.

Behelyezés és meghúzás (reteszelés)

• Nyomja össze a két csatlakozót, amíg a végeik nem érintkeznek.


• An, rotate one coupling clockwise or counterclockwise (usually to the right) until you feel the claws fully engage the other and the two joints are securely locked.


• Általában a reteszelési szög körülbelül 90-120 fok. Egyes nagy átmérőjű vagy nagynyomású alkalmazásoknál speciális csavarkulcsra lehet szükség a forgás elősegítésére és a szoros csatlakozás biztosítására.



Végső ellenőrzés (a kapcsolat megerősítése)

• Próbálja meg finoman meghúzni mindkét csatlakozót, hogy ne váljon szét.


• A megfelelően csatlakoztatott Storz tengelykapcsolót nem lehet könnyen széthúzni vagy kézzel elfordítani. Ez biztosítja, hogy a tengelykapcsoló ne lazuljon meg folyadékok (például víz vagy tűzoltóhab) nagy nyomás alatti szállítása során.



A megbízható kapcsolat biztosításához kapcsolódó tényezők

A megfelelő eljárások követése mellett a megbízható Storz tengelykapcsolók csatlakozás esetén a következő pontokra is figyelni kell:

• Tömítések/O-gyűrűk: Használjon megfelelő anyagú és méretű tömítéseket. Az elhasználódott, sérült vagy hiányzó tömítések a szivárgások elsődleges okai.


• Anyagopciók: A Storz tengelykapcsolók alumíniumötvözetből, sárgarézből vagy rozsdamentes acélból állnak rendelkezésre. A korrózió- és nyomásálló anyagok kiválasztása segít meghosszabbítani a tengelykapcsoló élettartamát és a csatlakozás megbízhatóságát.


• Karbantartás: Rendszeresen ellenőrizze és tisztítsa meg a Storz csatlakozókat, különösen a tömlővégek szerelvényeit, nehogy idegen anyagok befolyásolják a reteszelő és tömítő hatást.



A Storz tengelykapcsolók egyedülálló gyorscsatlakozó mechanizmusukkal hatékony és megbízható megoldást nyújtanak a folyadékszállításhoz. Ezen egyszerű lépések követése minden alkalommal biztonságos, szivárgásmentes kapcsolatot biztosít, megvédve a kritikus folyamatokat a tűzoltásban és az ipari alkalmazásokban.
