Milyen típusú karimás tengelykapcsolók vannak?

A különböző mechanikus erőátviteli rendszerekben a tengelykapcsolók döntő szerepet játszanak két tengely (hajtótengely és hajtott tengely) összekapcsolásában és a nyomaték átvitelében. A sokféle tengelykapcsoló közül karimás tengelykapcsolók széles körben használják különféle nehézgépekben és nagy teljesítményű átviteli alkalmazásokban egyszerű szerkezetük, jó beállításuk és nagy nyomatékátviteli kapacitásuk miatt.

A karimás tengelykapcsolók főbb típusai és jellemzőik

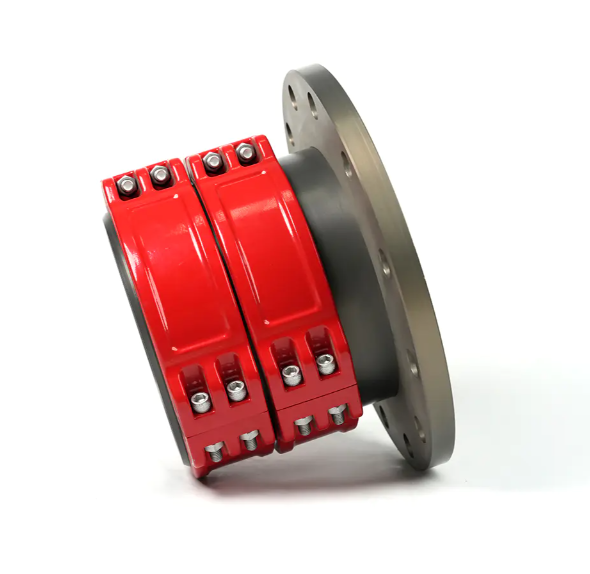

A karimás tengelykapcsolók alapvetően csavarokat használnak két karimás féltengelykapcsoló összekapcsolására, így két tengely és az erőátvitel összekapcsolása érhető el. Szerkezetük és tengelyeltérés-kiegyenlítő képességük alapján főként a következő két kategóriába sorolhatók:

1. Merev karimás tengelykapcsoló

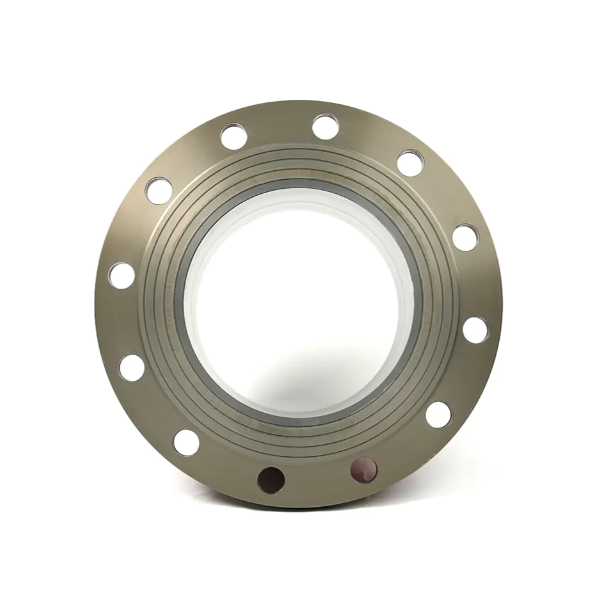

A merev karimás tengelykapcsolók a legkorábbi és legegyszerűbb típusú karimás tengelykapcsolók.

Szerkezeti jellemzők: Ez a fajta tengelykapcsoló jellemzően két egyszerű, tárcsa alakú féltengelykapcsolóból áll, amelyek közvetlenül egymáshoz vannak csavarozva. Kompakt szerkezete és kis radiális méretei vannak.

Működési jellemzők: A merev tengelykapcsolók megkövetelik a két tengely pontos beállítását, mivel nem képesek kompenzálni a tengelyirányú eltéréseket (például radiális, szög vagy axiális eltéréseket).

Alkalmazási forgatókönyvek: Elsősorban alacsony fordulatszámú, nagy terhelésű erőátviteli eszközökben használatos, ahol nagy tengelybeállítás és zökkenőmentes működés szükséges, például nagy motorok tengelyvégcsatlakozásainál.

2. Rugalmas karimás tengelykapcsolók

Az elkerülhetetlen tengelybeépítési hibák vagy relatív elmozdulások kiküszöbölésére a tényleges mechanikus sebességváltóknál a mérnökök különféle rugalmas tengelykapcsolókat fejlesztettek ki kompenzációs képességekkel. Sok rugalmas tengelykapcsoló is használja az alapvető szerkezeti formát karimás tengelykapcsolók .

Perle alakú rugalmas karimás tengelykapcsoló:

Jellemzők: Két karima közé egy perle alakú rugalmas elem van beágyazva. Ez a rugalmas elem elnyeli és kiegyenlíti bizonyos tengelyirányú eltéréseket, miközben rezgéscsillapítást és pufferelést is biztosít.

Alkalmazások: A zökkenőmentes működést és rezgéscsillapítást igénylő alkalmazásokban széles körben használják, ez az egyik leggyakoribb tengelykapcsoló típus.

Fogaskerék típusú karimás tengelykapcsolók:

Jellemzők: Ez a fajta tengelykapcsoló a belső és külső fogak összekapcsolását használja a nyomaték átvitelére. A külső fogaskerék hüvely általában a karimás szerkezethez csatlakozik. A belső és külső fogak közötti érintkezés lehetővé teszi, hogy a tengely bizonyos fokú szög- és radiális elmozdulás kompenzációs képességgel rendelkezzen.

Alkalmazások: Alkalmas nagy nyomatékú, nagy fordulatszámú és nagy szögeltolódások kompenzációját igénylő sebességváltókhoz.

Lapátos karimás csatlakozók:

Jellemzők: Nagyon rugalmas gumiabroncs gyűrűket használ összekötő elemként. Erős kompenzációs képességgel és kiváló rezgéscsillapító teljesítménnyel rendelkezik.

Alkalmazások: Főleg emelő- és szállítógépekben, kohászati és bányászati gépekben, valamint egyéb nagy ütőterhelésű alkalmazásokban használják.

Kiválasztási pontok karimás tengelykapcsolókhoz

A megfelelő karimás tengelykapcsoló kiválasztása kulcsfontosságú, és a következő tényezők átfogó mérlegelését igényli:

• Szükséges átvitt nyomaték: Ez a kiválasztás elsődleges alapja, amely biztosítja, hogy a tengelykapcsoló ellenálljon a munkaterhelésnek.


• A tengelyeltérés típusa és nagysága: Ha a két tengely beállítási pontossága nem nagy, vagy üzem közben nagy az elmozdulás, akkor rugalmas tengelykapcsoló típust kell választani.


• Működési sebesség és rezgés/ütés: Nagy sebességű működéshez vagy ütési terhelés esetén jó egyensúlyi és rezgéscsillapító teljesítményű tengelykapcsolókra van szükség.


• Telepítési és karbantartási követelmények: Az egyszerűen felszerelhető és szétszedhető karimás tengelykapcsolók csökkentik a karbantartási időt.



Legyen szó merev vagy rugalmas csatlakozásokról, karimás tengelykapcsolók a megbízható erőátvitel sarokkövei a gépészeti tervezésben. A karimás tengelykapcsolók típusainak ismerete és a legmegfelelőbb kiválasztása a tényleges működési feltételek alapján kulcsfontosságú az erőátviteli eszközök hatékony és stabil működése szempontjából.
