Könnyen telepíthető a VIC-csatlakozó?

A modern csőtechnikában a VIC tengelykapcsoló (Vicley Grooved Connector) a tűzvédelmi, HVAC és ipari csőhálózatok kedvelt választásává vált, kiváló telepítési hatékonysága és megbízható tömítési teljesítménye miatt. A hagyományos hegesztési vagy karimás csatlakozásokhoz képest a VIC tengelykapcsoló felszerelése valóban nagyon egyszerű és gyors. A mechanikusan hornyolt kialakítás miatt a szerelőknek nem kell melegmunkát végezniük; a csatlakozás csak alapvető hardvereszközökkel végezhető el. Mérnöki adatok szerint a hornyos idomok használatával a hagyományos hegesztési módszerekhez képest hozzávetőlegesen 50-70%-kal csökkenthető a munkaidő, így rendkívül versenyképes a szűk határidős projektekben.

Hogyan működik a szerkezeti tervezés VIC Coupling egyszerűsíteni a telepítési folyamatot?

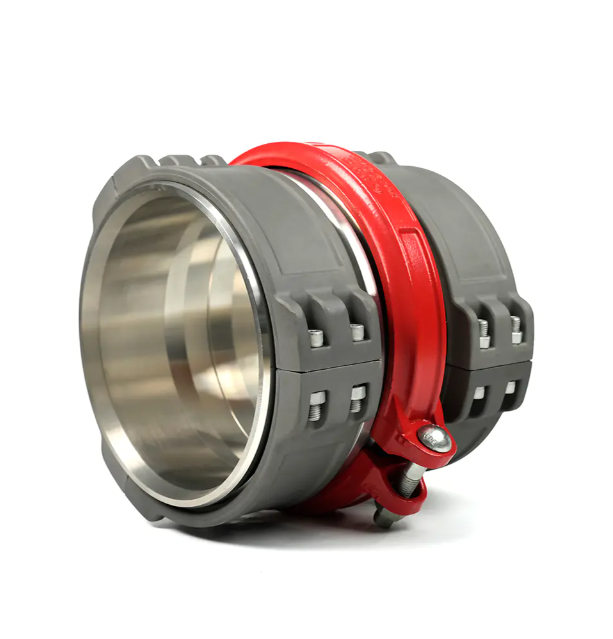

A VIC Coupling-ot a helyszíni műveletek egyszerűsítésére tervezték. Alapelemei közé tartozik egy pár fémház, egy C-típusú gumi tömítőgyűrű és két nagy szilárdságú csavarszerelvény.

Nincs szükség bonyolult előkezelésre: A VIC Coupling felszerelése előtt csak egy szabványos mélységű hornyot kell megmunkálni a cső végén. Ez a fizikai csatlakozási mód kiküszöböli a hegesztésnél szükséges nehézkes ferdítési, előmelegítési és hegesztési utólagos ellenőrzési lépéseket.

Önbeálló funkció: A csatlakozó fém háza a meghúzás során automatikusan bepattan a csővégen lévő horonyba, biztosítva az automatikus csőigazítást a ház kerületi nyomásán keresztül. Ez azt jelenti, hogy a közönséges technikusok még gyengén megvilágított vagy szűk helyeken is pontosan tudják elvégezni a telepítést.

A szerelési sebesség összehasonlítása a mechanikus csatlakozás és a hegesztési módok között

A VIC Coupling könnyű beszerelésének vizuális szemléltetésére hivatkozhatunk a csőszerelési iparág átlagos időszabványára.

Példa beépítési időre: DN100 (4 hüvelyk) átmérőjű acélcsőcsatlakozás esetén egy tapasztalt hegesztőnek általában 30-45 percre van szüksége a hegesztés elvégzéséhez (beleértve az előkészítési és hűtési időt is). Telepítés a VIC Coupling A rendszer a tömítőgyűrű felszerelésétől a csavarok meghúzásáig mindössze 3-5 percet vesz igénybe.

Szerszámfüggőség: A hegesztéshez nagy hegesztőgépekre, gázpalackokra és speciális tűzálló árnyékoló anyagokra van szükség. A VIC tengelykapcsoló felszereléséhez csak kézi vagy elektromos nyomatékkulcs szükséges. Ez a hordozhatóság különösen előnyös építési kutaknál vagy nagy magasságú munkaállványoknál, ahol nem lehet hozzáférni a nagyméretű berendezésekhez.

Főbb lépések és műszaki részletek a telepítés során

Míg a VIC Coupling könnyen telepíthető, a szabványos működési eljárások betartása elengedhetetlen a rendszer hosszú távú szivárgásmentességének biztosításához.

Tömítés-kenés: Ez a legkönnyebben figyelmen kívül hagyható, de legkonstruktívabb lépés. A gumigyűrű behelyezése előtt speciális kenőanyagot kell felvinni a tömítőajakra. Ez nemcsak megakadályozza a tömítőgyűrű ráncosodását a beszerelés során, hanem csökkenti a súrlódást is, biztosítva a ház megfelelő rögzítését.

Csavarok meghúzási szabványai: A VIC kuplung felszerelésekor húzza meg felváltva a csavarokat mindkét oldalon, amíg a fémház el nem éri a fém-fém érintkezést.

Szemrevételezés: A beszerelés után a minőségellenőrök egyszerűen szemrevételezéssel tudják megállapítani a telepítés minőségét, hogy a csatlakozóház rései zárva vannak-e, anélkül, hogy a hegesztéshez szükséges ultrahangos vagy radiográfiás vizsgálatra lenne szükség.

A VIC tengelykapcsoló rugalmassága összetett építési környezetekben

A gyors telepítési sebesség mellett a VIC Coupling kivételes alkalmazkodóképességet mutat a bonyolult helyszíni körülményekhez.

Szögeltérés tűrése: A rugalmas VIC-csatlakozás bizonyos elhajlási szöget tesz lehetővé (általában 1° és 3° között) a csőcsatlakozásnál. Ez jelentősen csökkenti a másodlagos beállítások nehézségét az alapozás vagy a nem lineáris csőelrendezések esetén.

Minden időjárási viszonyok között történő építés: A hegesztési műveleteket nagymértékben befolyásolják az időjárási viszonyok, így esőben, hóban vagy erős szélben lehetetlen az építkezés. A VIC tengelykapcsolót mint hidegmunka csatlakozást nem korlátozza a környezet páratartalma és hőmérséklete, így a telepítés normális folyamata még rendkívül hideg környezetben is, például -30°C.
